052D舰换新垂发战力超群 或可比肩美军DDG1000

来源: www.people.com.cn

2014年3月21日，中国首艘052D型导弹驱逐舰“昆明”号的服役令军迷们兴奋不已。在首舰服役之后，052D驱逐舰的更多信息也得到了进一步公开。这款我国最新研制的驱逐舰，正一步步揭开它神秘的面纱。近日，国内著名军事刊物就刊登了部分关于052D驱逐舰舰载武器设备和舱内设施的照片。

图集详情：

2014年3月21日，中国首艘052D型导弹驱逐舰“昆明”号的服役令军迷们兴奋不已。在首舰服役之后，052D驱逐舰的更多信息也得到了进一步公开。这款我国最新研制的驱逐舰，正一步步揭开它神秘的面纱。

近日，国内著名军事刊物就刊登了部分关于052D驱逐舰舰载武器设备和舱内设施的照片。052D驱逐舰采用64单元新型导弹垂直发射系统、70倍口径130毫米新型单管隐身舰炮、新型综合指挥作战系统、新型红旗-9反导防空导弹系统、攻陆巡航导弹、新型远程反舰导弹和346A新型主动相控阵雷达系统。相比我国海军目前装备的052C型，052D型驱逐舰在火力、指挥能力、综合作战能力等方面都有较大提升，称得上是中国海军现役舰艇中的王者。

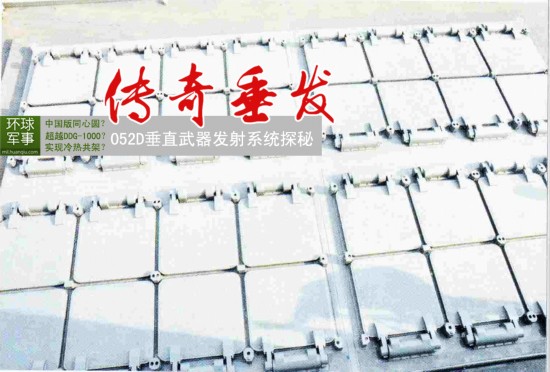

在最新公布的052D驱逐舰细节中，首次呈现了该舰的垂直导弹发射装置外部发射井口的样貌。细心的网友发现，这种垂发装置不仅与052C型驱逐舰六联装环形布置的垂直发射系统不同，也与054A型护卫舰的垂发系统有着明显差别。舰载导弹垂直发射装置是当前各国海军装备中最重要的武器系统之一，具有代表性的有美国的MK-41、法国的A-50/A-70、英国的“海狼”等等。

052C型导弹驱逐舰和054A型导弹护卫舰的垂直发射系统都是为了发射舰载防空导弹而专门设计的。不同的是，052C驱逐舰采用的是冷发射，即使用其它的机构(最常使用的是高压空气，利用气冲的方式将导弹弹射出去)将导弹弹射出去，等导弹离开发射管后，再点燃引擎；054A护卫舰采用的是热发射，导弹火箭直接在垂直发射装置里点火助推，完成发射。

冷发射与热发射都有各自的优缺点，现代舰船垂发武器系统的发展也逐渐形成了以俄美为代表的冷、热垂发两派。美国的“海麻雀”和英国的“海狼”系统采用热发射的初衷是用最简洁的办法将现有近程导弹改成垂直发射；而俄罗斯则是全新系统，因此无需考虑对现有导弹进行折衷。由于用导弹发动机直接热发射会损失射程，英国“海狼”系统在导弹后加装了一级起飞发动机舱段，这个舱段还有增程作用。

采用热垂发装置的军舰，在垂直发射井的设计上，就有留有排烟口，以供导弹发射时的高温气体、粒子等能够及时排出。细观054A护卫舰的垂发装置可以发现，每一组8个单元的发射井中，在中间有一条类似槽沟的装置，可以开启/关闭，就是排气所用。不过054A护卫舰采用的是共用排气装置，8个隔舱共用一个排气通道。

但是无论是052C的HHQ-9导弹还是054A的HQ-16导弹发射装置，都是专门用于发射防空导弹，所以可以在这两型战舰的中段可以看到，还另外安装有反舰导弹的发射架。虽然外表上看起来相似，但与052C和054A都不同，052D驱逐舰的垂直导弹发射装置已是“脱胎换骨”。

1、一坑多弹

俄罗斯军工综合体新闻网在2012年10月曾有报道，中国当时披露了GJB 5860-2006国家军用标准，即《中国水面舰艇导弹通用化垂直发射装置通用要求》的部分内容，而052D新型导弹驱逐舰的垂直发射装置可能就是根据这项标准设计的。

俄媒称，根据中国国家军用标准的要求，垂直发射装置应能同时控制和使用4种不同类型制导导弹的发射，包括防空导弹、反舰导弹、反潜导弹和对陆攻击导弹；它应当根据舰载火控系统的数据独立自主地保证导弹的发射；它应当保证贮存和发射三种典型尺寸的导弹，其中大型导弹长度不超过9.9米，中型导弹长度不超过7米，小型导弹长度不超过3.3米。

另外，垂直发射装置的每个架体都由8个发射舱组成，每个隔舱可装1枚到4枚导弹，具体数量视导弹类型和尺寸而定，而且垂直发射装置发射筒与垂直轴的安装误差不超过10度，发射筒直径不大于850毫米，正常情况下发射筒盖开盖时间不大于3秒，开盖角度不小于95度。据悉，这个标准已经应用于052D导弹驱逐舰的设计建造过程中。可以说，052D是中国首型按照GJB 5860-2006标准建造和研制的新型水面作战舰艇。

052D驱逐舰的“一坑多弹”设计能从外观上就能看出来——首次取消了反舰导弹发射架。这意味着，052D的垂发装置不仅用于发射防空导弹，还能用于发射反舰导弹，甚至还可以借鉴美国MK-41发射系统装载ESSM“增强型海麻雀”舰空导弹的经验，设计一种可贮存4枚点防空导弹的发射筒，且发射筒的横截面尺寸与HHQ-16型舰空导弹相同，实现共架发射。这样一来，052D驱逐舰在载弹量和弹种丰富程度上又会再有新的提升，可用于执行多样化的打击任务。

2、冷热通吃

冷热垂发都有各自的优缺点，那么会有网友想问，能否各取所长，设计一种同时具备冷垂发和热垂发能力的发射装置呢？052D驱逐舰或许能给我们一个满意的答案。

据俄罗斯军工综合体新闻网2013年9月的报道，052D的这套垂直导弹发射系统，是根据中国最新的军用标准设计，可实现防空、反潜、反舰和攻陆巡航导弹共用，一个发射筒可以装进4枚较小的导弹，极大提高了作战灵活性。而且，这款系统即可以实现导弹冷发射，又可以热发射，成为全球第一款冷热共架导弹垂发系统。

从052D驱逐舰的作战需求来看，与搭载“宙斯盾”系统的美国提康德罗加级巡洋舰和伯克级驱逐舰一样，052D是兼具防空、反潜、对海、对地打击能力的全能战舰，可以推测，052D采用的应该是导弹通用化垂直发射装置的中型模块，其意义主要在于今后的扩展性上，几乎可以发射以后为海军研制的所有垂直发射的导弹，那么冷/热发射方式应该都包括在内。

3、中国版“同心圆”

不少网友好奇的是，外最新公布的052D驱逐舰前甲板的垂直导弹发射装置照片中，看不到类似054A舰垂发装置的公用排烟口设计。那么052D驱逐舰如果采用的是史无前例的冷热共架垂发装置，也至少应该会有排气道，但是在照片中却没有看到。

从《中国水面舰艇导弹通用化垂直发射装置通用要求》可以发现，这种通用垂直发射系统具备三种大小的模块，其中大型发射单元长达惊人的9米，已经超过了美国的MK41和法国的席尔瓦系统；后文也给出数据，显示这种垂直发射系统的单个发射单元的直径达到了空前的850毫米，也超过的美国MK41。这意味着，中国新型通用垂直发射系统可以发射很大尺寸的导弹。相比之下，这种垂发装置的参数与美国提出的“CCL“同心圆新型垂直发射系统概念相似。

同心筒式发射装置（简称CCL）是舰载垂直发射系统的一种新的探索。其特点是采用同心布置的内外筒作为舰载导弹的贮存、运输、发射容器，内筒起支撑、导向作用，内外筒之间的环形空间为燃气通道。对于自力发射的导弹，发射时产生的高温、高速燃气，在经过半球形底盖偏转后，将通过两层圆筒之间的环形空间向上排出，不再需要多枚导弹共用的燃气排放装置。简单说来，这种垂发装置就是利用发射筒与井壁间的缝隙，将火箭热气从上方排出。所以在“井盖”关闭的情况下，是看不到发射井内的排气口的。

同心筒式发射装置（CCL）也并不是只有独立排气这么一个特点。CCL装置的提出，还包括分布式的独立发射控制电子设备理念。即导弹的发射控制指令和操作序列不再通过多级体制来传送和执行，而是简化为武器控制系统——发射筒电子单元的这样的扁平层次结构。这样一来，每个发射筒在结构上、功能上都是独立的，可以适应不同的发射方式，兼容对空、对海、对潜、对陆等不同类型的导弹，适应性非常强。

有专业网友用12字总结了052D垂发装置的新特点：冷热相容、共架发射、一坑四弹。环球军事认为，052D型驱逐舰上的垂直武器发射装置，在结构设计上应该与美国提出的CCL装置有相似之处。美国MK57型垂发系统被美军称为“先进垂直发射系统”，目前已经在最新下水的DDG1000朱姆沃尔特级驱逐舰上得到了应用，但MK 57部分采用的CCL的理念，在设计时强调了灵活性和开放性，采用了独立的发射箱电子单元的概念。从这一点看，052D驱逐舰的垂直武器发射装置不仅开创了中国军舰垂发装置通用化的先河，也使得中国在舰船垂直武器发射研制上走在了世界领先行列。（环球军事 徐璐明）
